Sangkar kucing dengan bumbung
Rangka besi berongga, jaring kimpal bergalvani, bumbung polikarbonat yang jatuh ke hadapan. Lukisan binaan untuk dibuat sendiri.
Pelan dan gambaran 3D
Pandangan atas pada grid metrik, kemudian dinaikkan ke 3D. Semua angka dalam sentimeter kecuali luas.

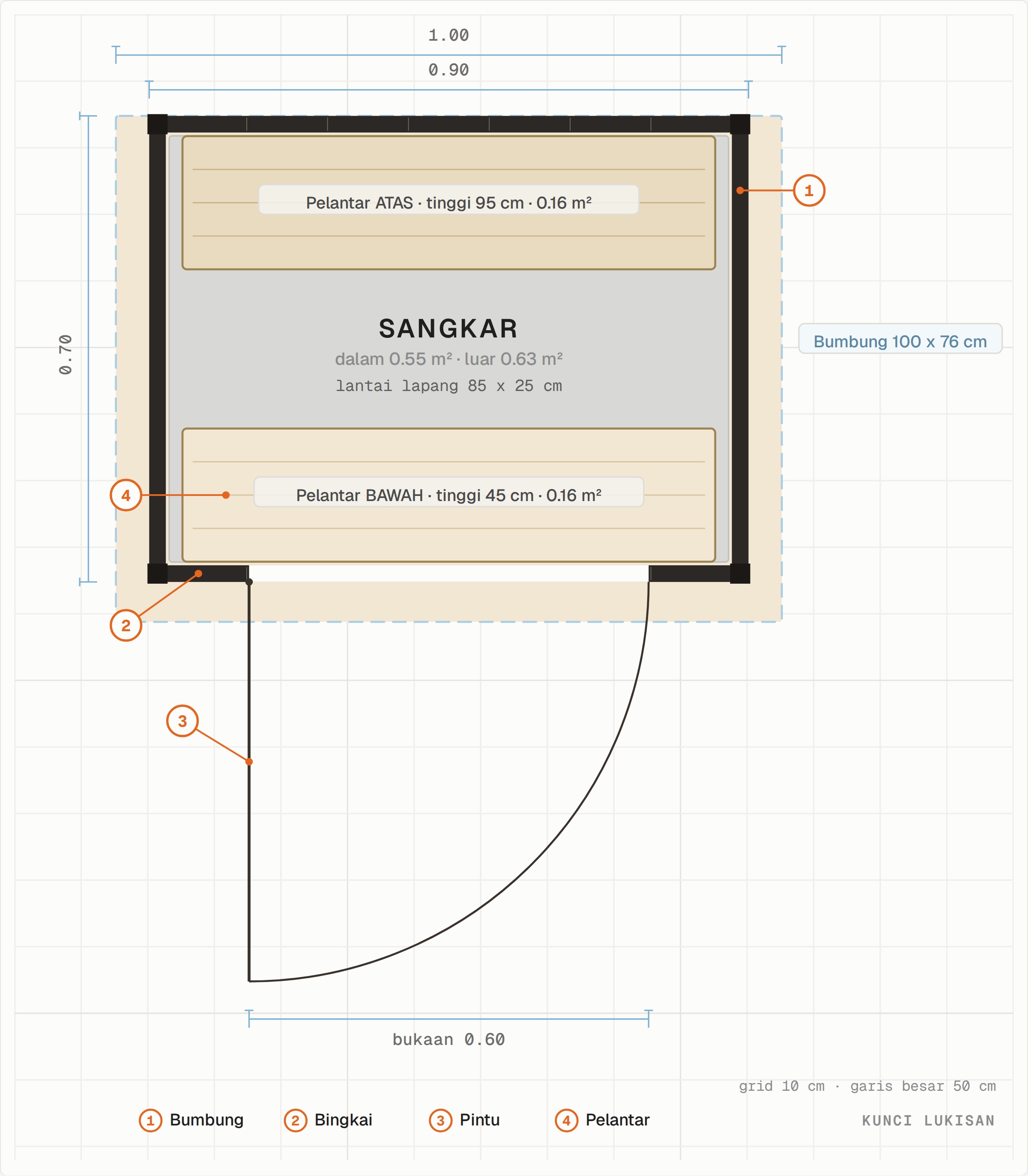

- Pandangan atasStruktur, dua pelantar, pintu, dimensi180 KB PNG↓

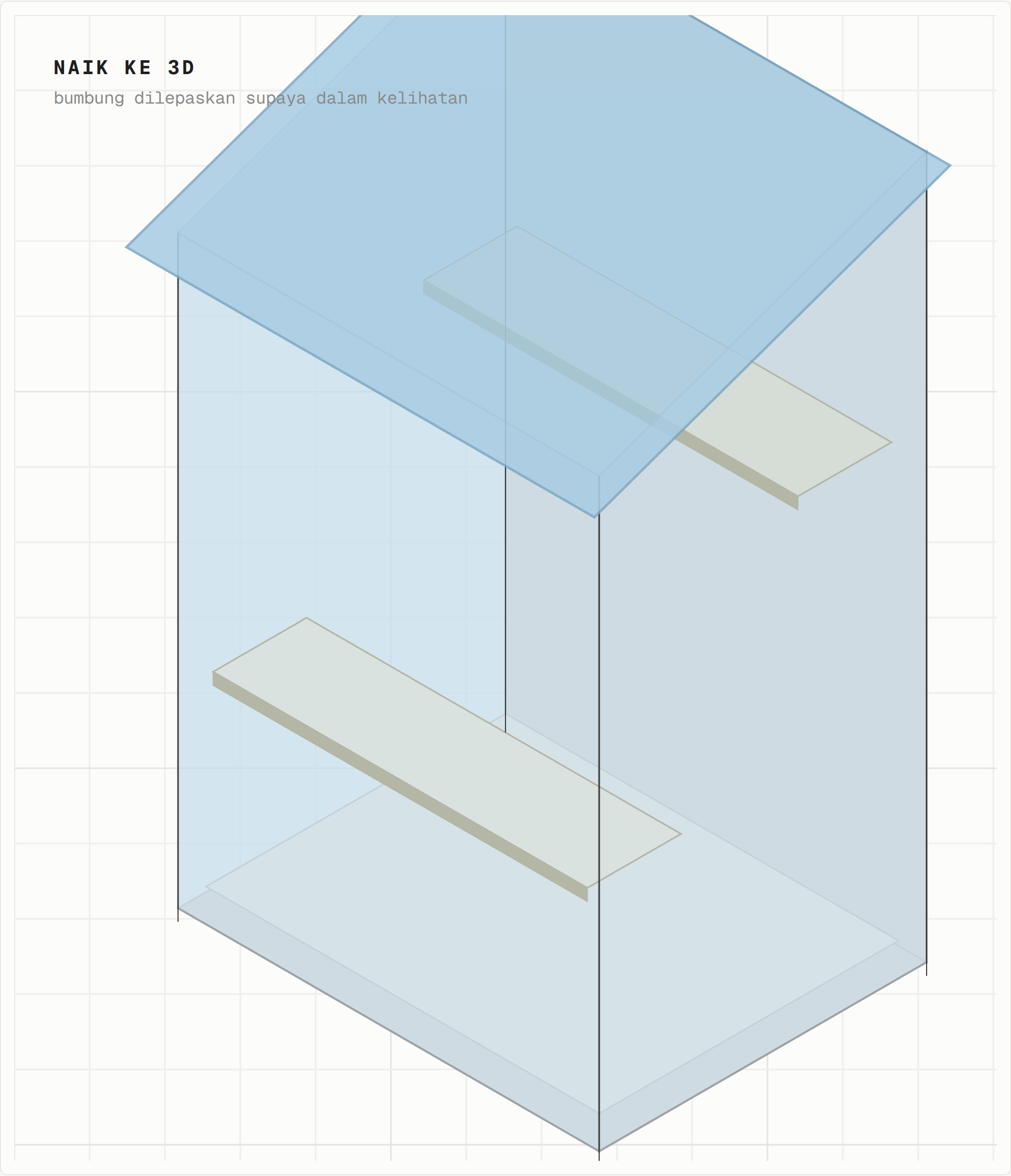

- Gambaran 3DPandangan isometrik bumbung condong259 KB PNG↓

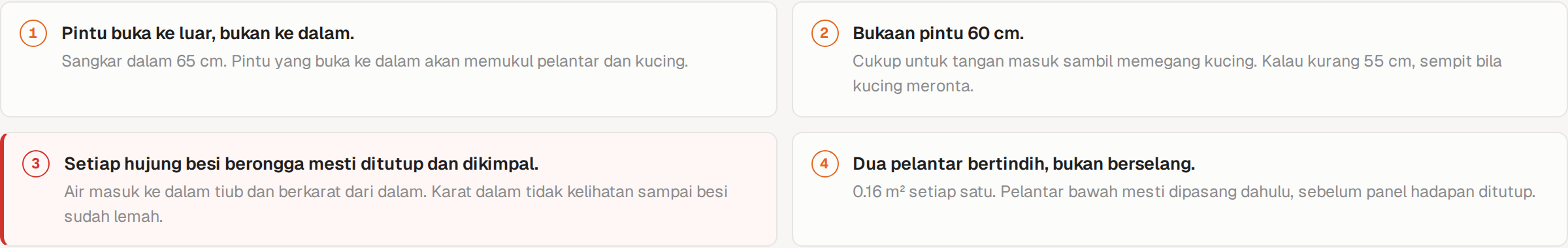

- Senarai semakanEmpat perkara yang perlu dijaga61 KB PNG↓

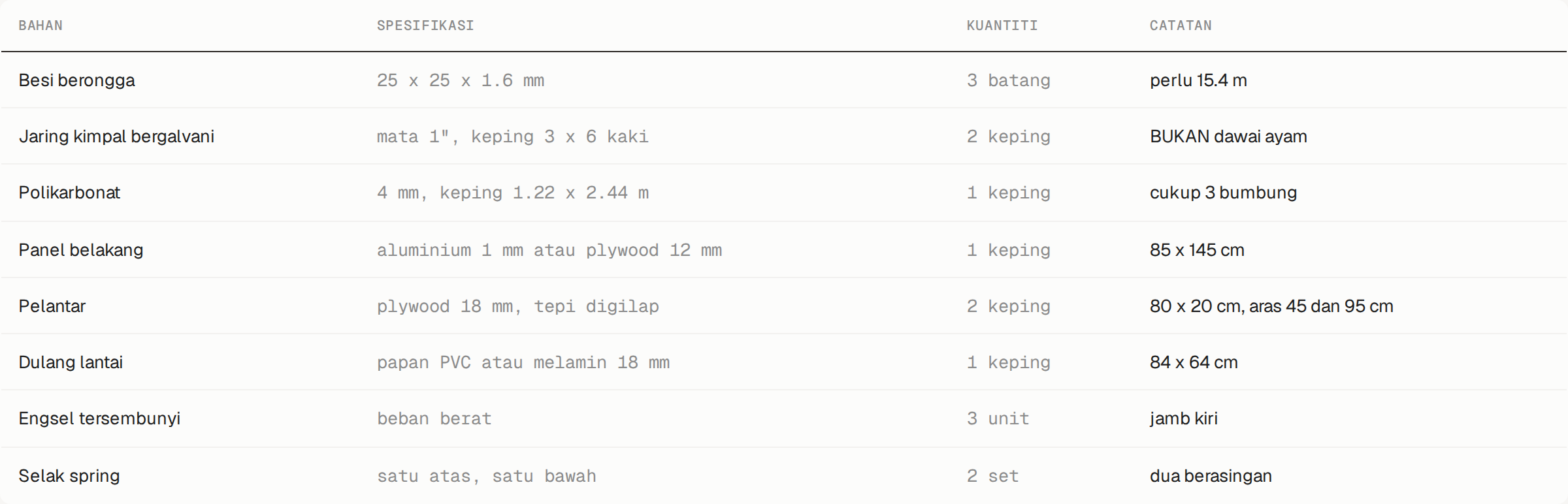

- Jadual bahanSemua bahan yang perlu dibeli96 KB PNG↓

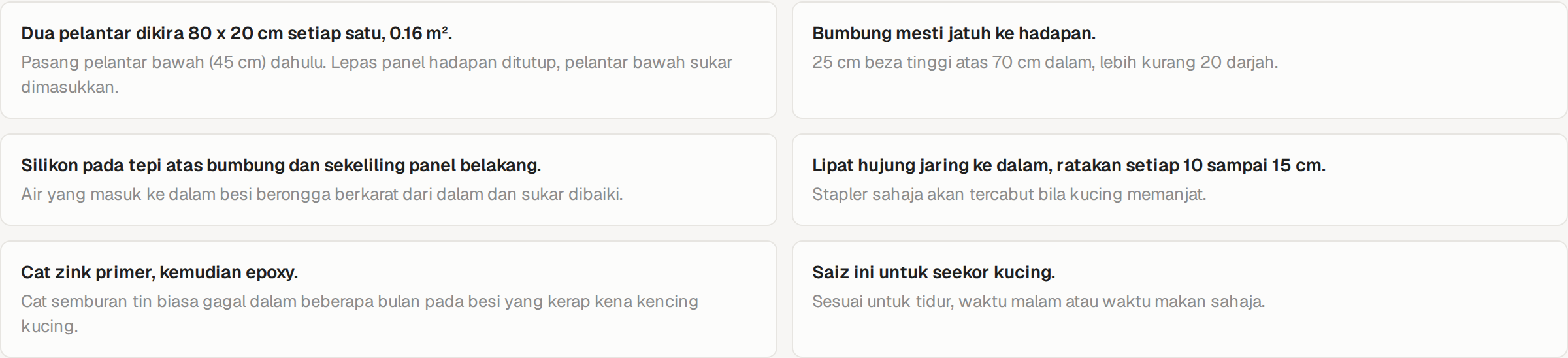

- Nota binaanEnam nota amaran dan tip71 KB PNG↓

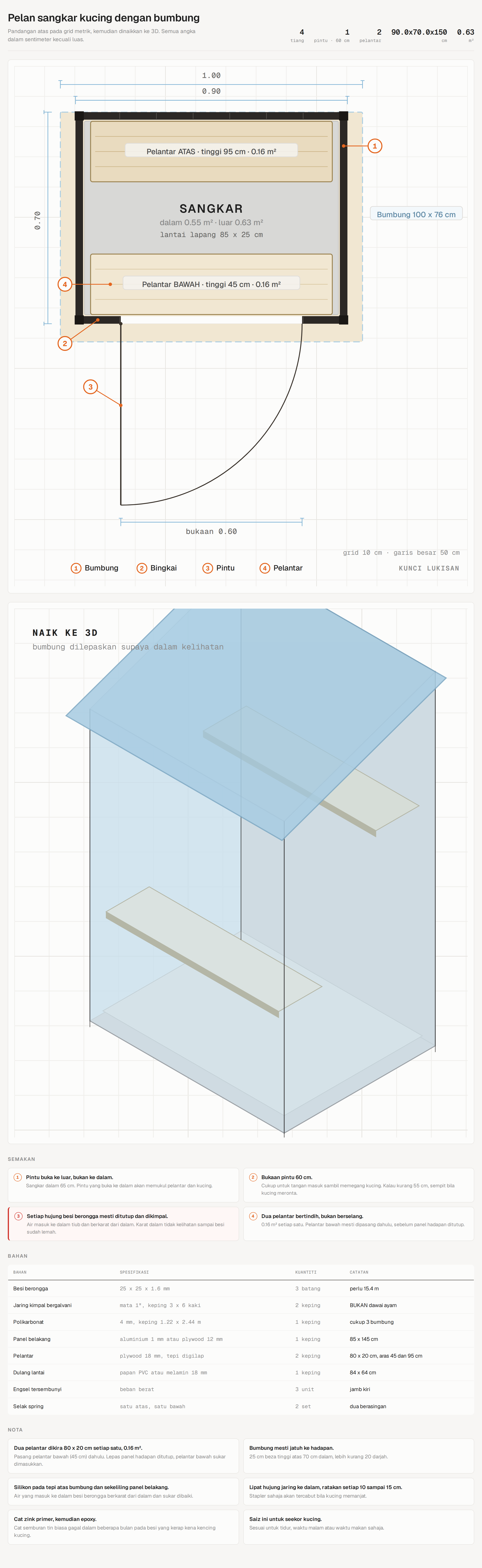

- Lembaran penuhSemua dalam satu imej panjang720 KB PNG↓
Versi cetak berskala penuh: buka lembaran.
Lembaran binaan
Pandangan hadapan dan sisi berskala, kunci bernombor, senarai potong dan nota binaan.

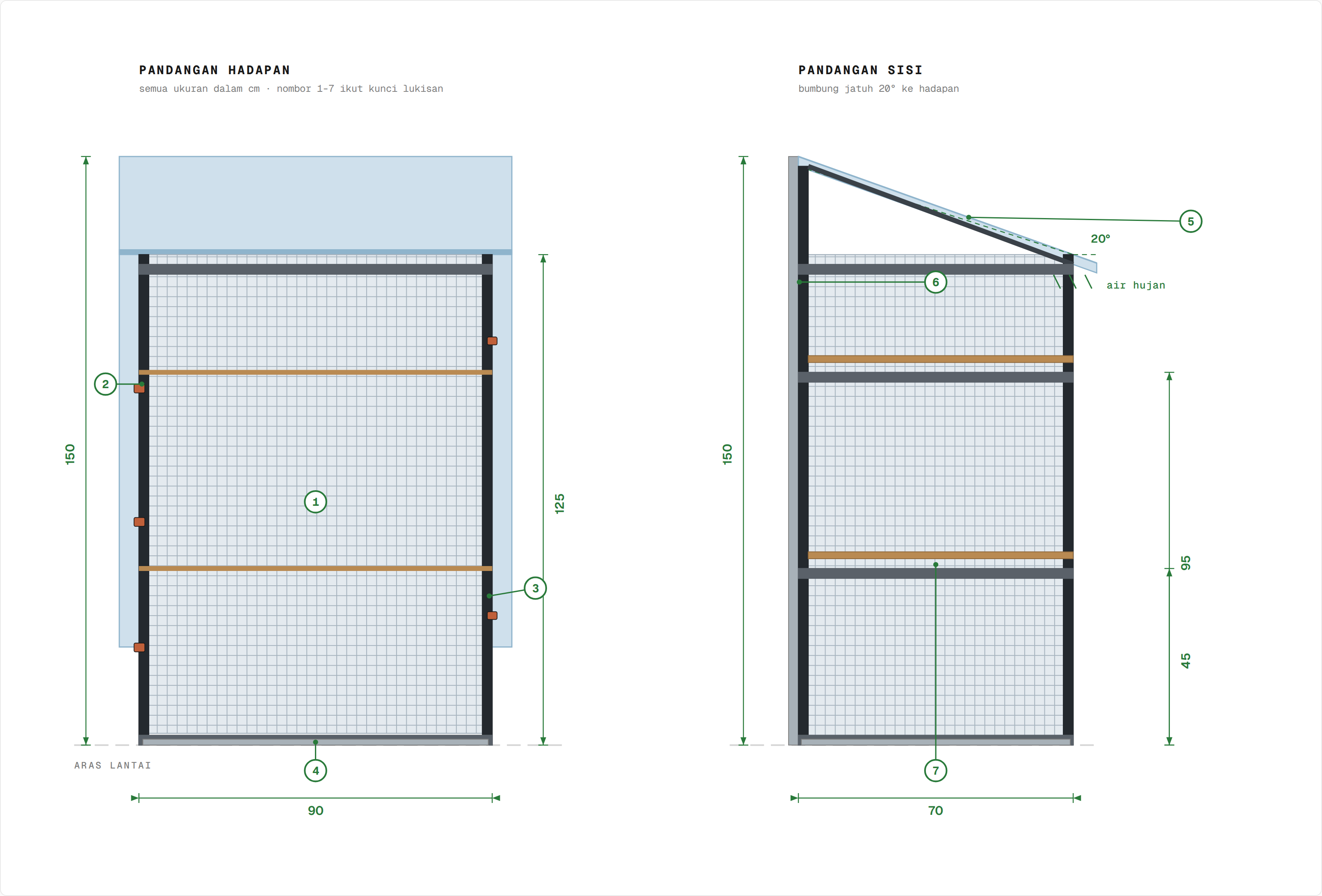

- Lukisan penuhPandangan hadapan dan sisi, berskala200 KB PNG↓

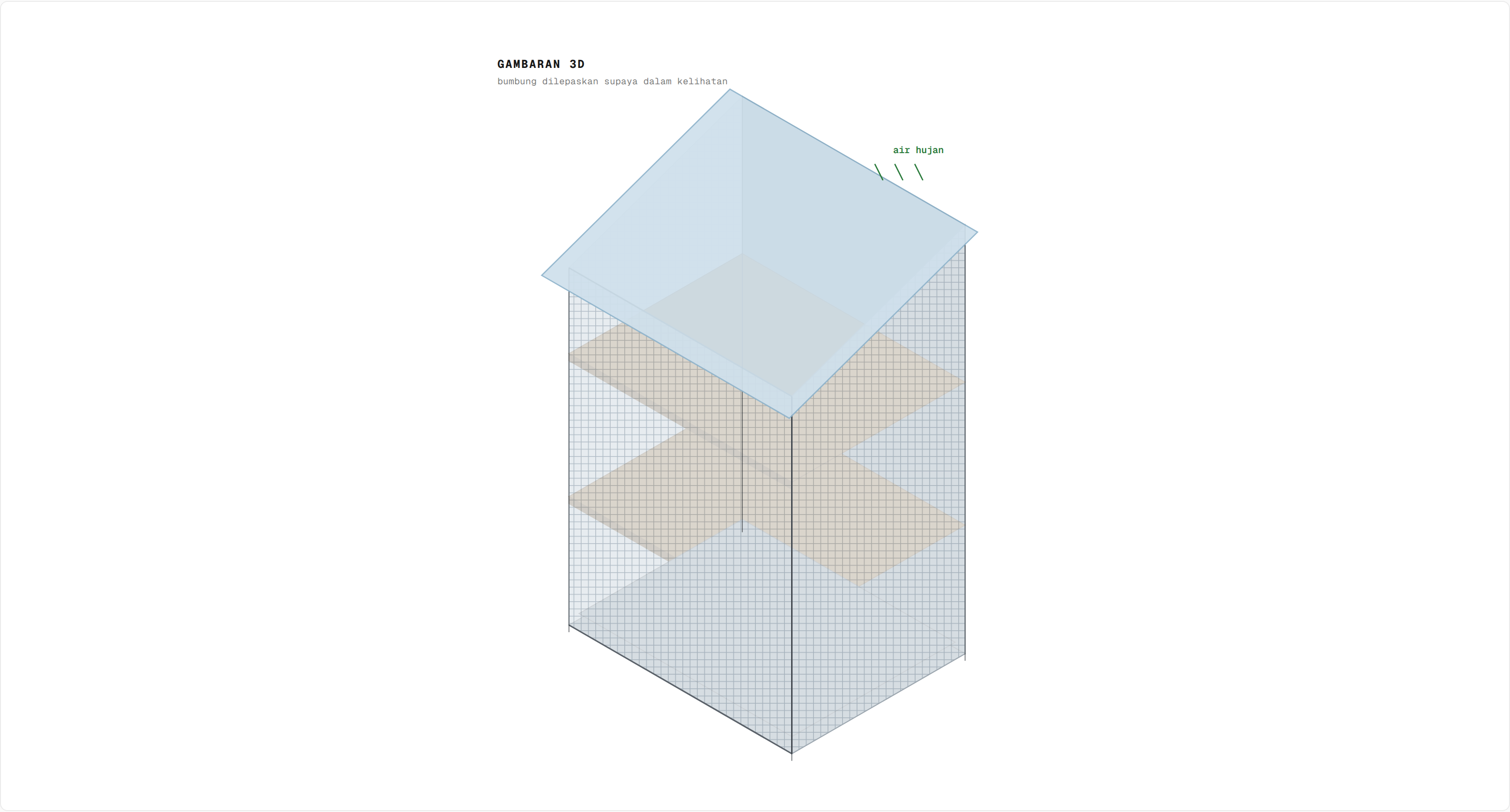

- Gambaran 3DPandangan isometrik bumbung condong159 KB PNG↓

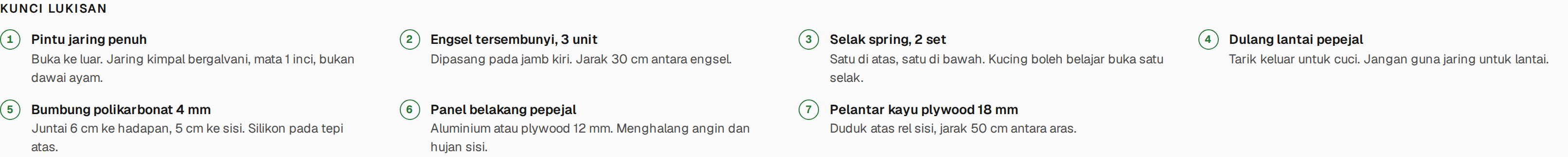

- Kunci lukisanTujuh penanda bernombor61 KB PNG↓

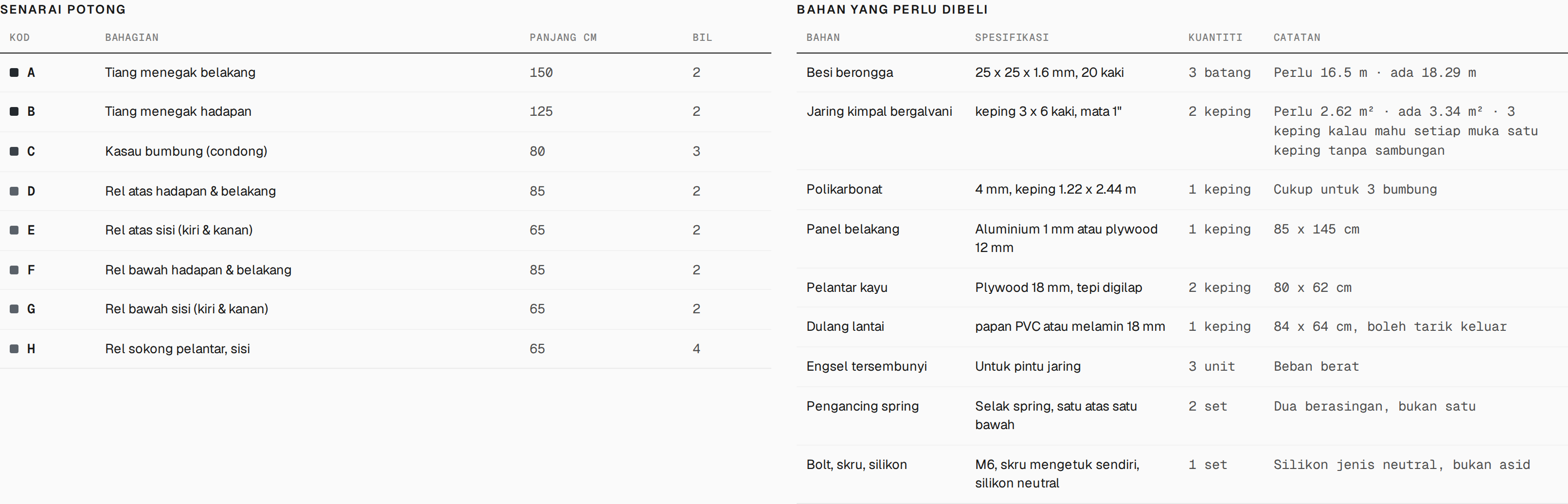

- Senarai potong + bahanSemua bahan yang perlu dibeli183 KB PNG↓

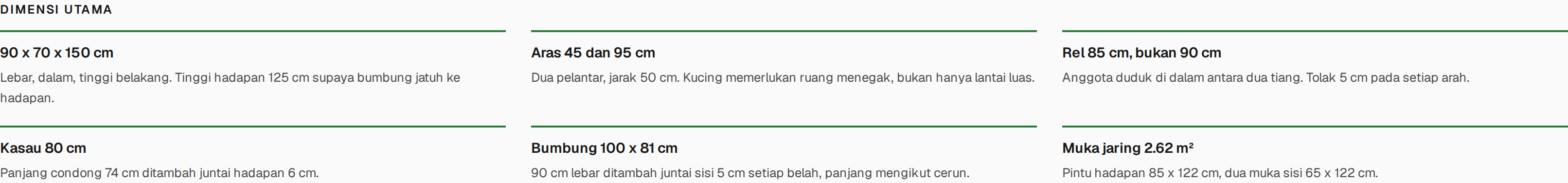

- Dimensi utamaUkuran ringkas51 KB PNG↓

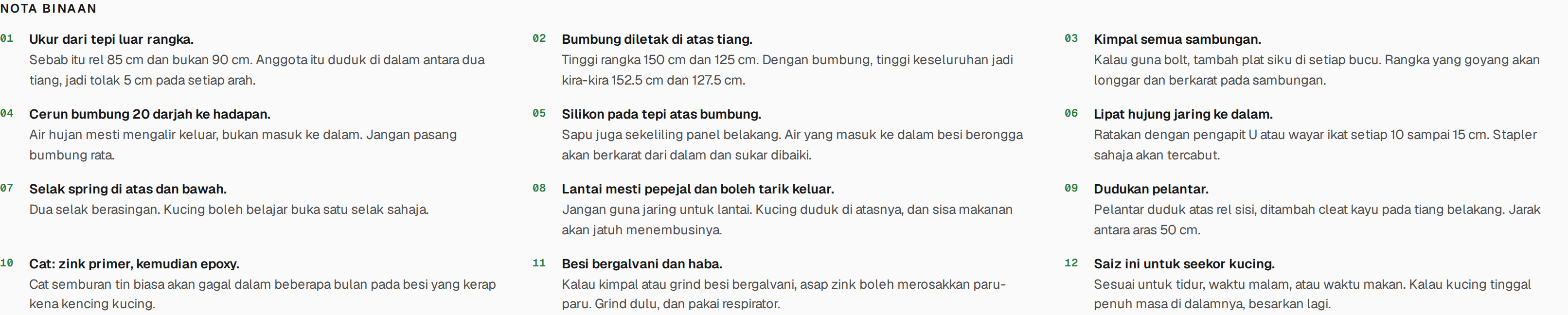

- Nota binaanDua belas nota amaran dan tip132 KB PNG↓

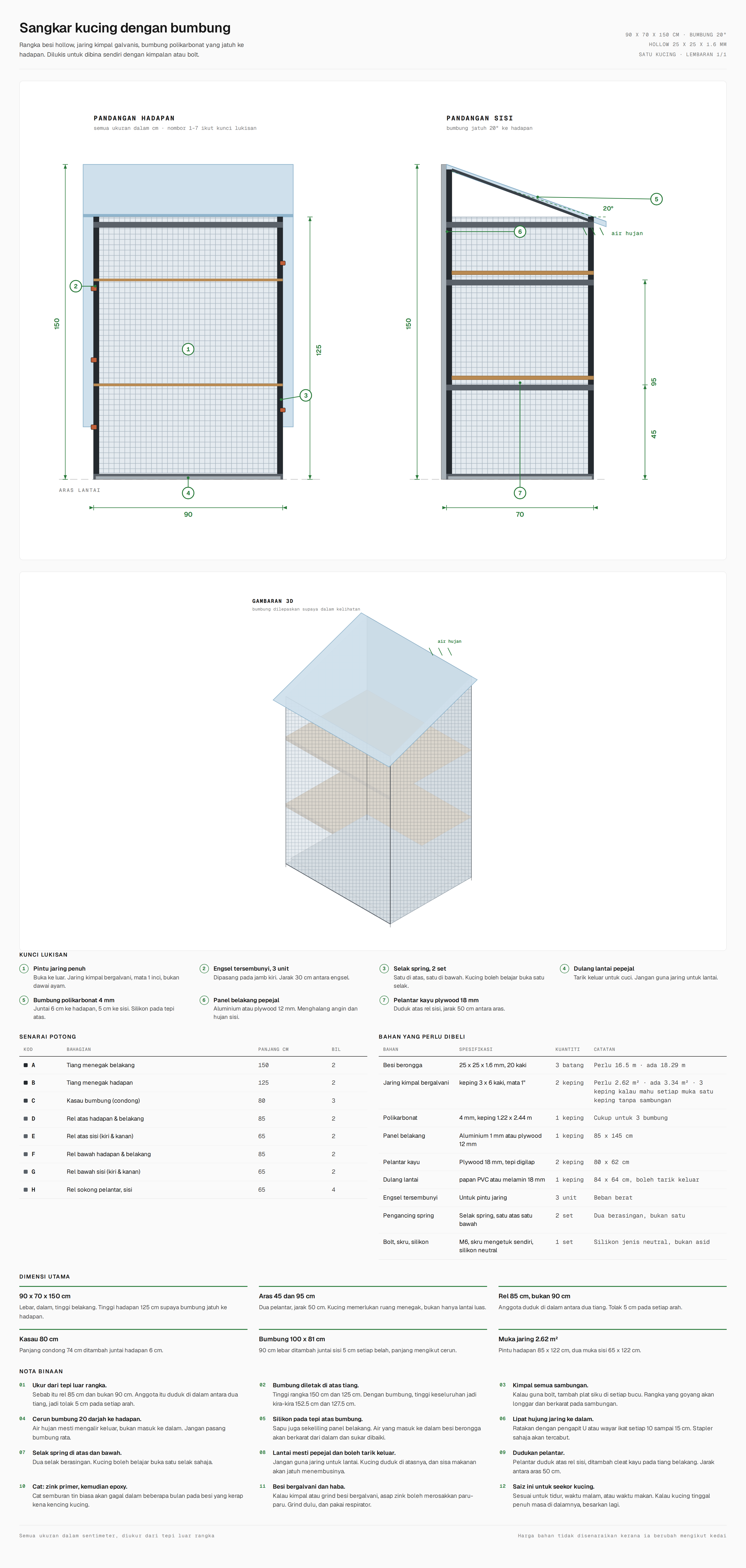

- Lembaran penuhSemua dalam satu imej panjang852 KB PNG↓
Versi cetak berskala penuh: buka lembaran.
